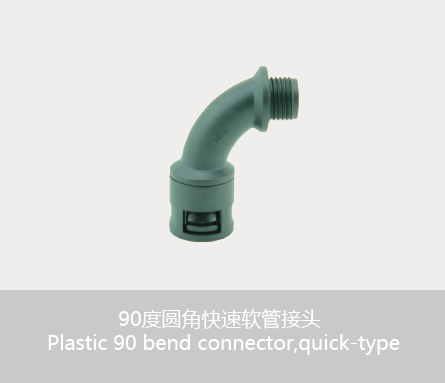

90度圓角快速軟管接頭 IP68
HGB90R
顏色：黑色和灰色
結構：接頭主體有六角扳手面，內部有咬合套。內部帶密封圈。
材料：尼龍（PA）、密封圈（TPE）
溫度：-40℃~115℃
阻燃等級: V2（UL94）
防水等級: IP68
產品介紹：接頭主體和咬合套等配件設計合理，保證接頭和軟管之間能緊密裝配。通過壓緊咬合套可以拆卸接頭。接頭能有效防止油、酸等溶劑及灰塵的進入。不含鹵素、硅、鎘。內部帶密封圈防水等級可達IP68。
應用范圍：對工業電氣裝置進行絕緣、隔熱、隔離保護。
產品參數
HGB90R-M
| 產品編號 | 產品編號 | 適配軟管 | 螺紋規格 | 螺紋長度 | 孔徑 | 外徑 | 整體長度 |
| 黑色 | 灰色 | 外徑Φ | 公制 M | C mm | ΦI mm | ΦB mm | E mm |
| HGB90R-M10B-AD10.0 | HGB90R-M10G-AD10.0 | AD10.0 | M10 X 1.5 | 8.0 | 7.5 | 17.5 | 46.0 |
| HGB90R-M12B-AD13.0 | HGB90R-M12G-AD13.0 | AD13.0 | M12 X 1.5 | 10.0 | 10.5 | 20.5 | 56.0 |
| HGB90R-M16B-AD15.8 | HGB90R-M16G-AD15.8 | AD15.8 | M16 X 1.5 | 10.0 | 14.0 | 23.0 | 60.0 |
| HGB90R-M20B-AD18.5 | HGB90R-M20G-AD18.5 | AD18.5 | M20 X 1.5 | 10.0 | 16.0 | 28.0 | 69.0 |
| HGB90R-M20B-AD21.2 | HGB90R-M20G-AD21.2 | AD21.2 | M16 X 1.5 | 12.0 | 17.0 | 30.0 | 73.0 |
| HGB90R-M25B-AD28.5 | HGB90R-M25G-AD28.5 | AD28.5 | M25 X 1.5 | 12.0 | 22.5 | 37.0 | 82.0 |
| HGB90R-M32B-AD34.5 | HGB90R-M32G-AD34.5 | AD34.5 | M32 X 1.5 | 12.0 | 30.0 | 44.0 | 96.0 |
| HGB90R-M40B-AD42.5 | HGB90R-M40G-AD42.5 | AD42.5 | M40 X 1.5 | 12.0 | 37.0 | 53.0 | 108.0 |
| HGB90R-M50B-AD54.5 | HGB90R-M50G-AD54.5 | AD54.5 | M50 X 1.5 | 14.5 | 48.0 | 67.0 | 126.0 |
HGB90R-PG
| 產品編號 | 產品編號 | 適配軟管 | 螺紋規格 | 螺紋長度 | 孔徑 | 外徑 | 整體長度 |
| 黑色 | 灰色 | 外徑Φ | 德制 PG | C mm | ΦI mm | ΦB mm | E mm |
| HGB90R-PG7B-AD10.0 | HGB90R-PG7G-AD10.0 | AD10.0 | PG7 | 8.0 | 7.5 | 17.5 | 46.0 |
| HGB90R-PG9B-AD13.0 | HGB90R-PG9G-AD13.0 | AD13.0 | PG9 | 10.0 | 10.5 | 20.5 | 56.0 |
| HGB90R-PG11B-AD15.8 | HGB90R-PG11G-AD15.8 | AD15.8 | PG11 | 10.0 | 14.0 | 23.0 | 60.0 |
| HGB90R-PG13.5B-AD18.5 | HGB90R-PG13.5G-AD18.5 | AD18.5 | PG13.5 | 10.0 | 16.0 | 28.0 | 69.0 |
| HGB90R-PG16B-AD21.2 | HGB90R-PG16G-AD21.2 | AD21.2 | PG16 | 12.0 | 17.0 | 30.0 | 73.0 |
| HGB90R-PG21B-AD28.5 | HGB90R-PG21G-AD28.5 | AD28.5 | PG21 | 12.0 | 22.5 | 34.0 | 80.0 |
| HGB90R-PG29B-AD34.5 | HGB90R-PG29G-AD34.5 | AD34.5 | PG29 | 12.0 | 30.0 | 44.0 | 96.0 |
| HGB90R-PG36B-AD42.5 | HGB90R-PG36G-AD42.5 | AD42.5 | PG36 | 12.0 | 37.0 | 53.0 | 108.0 |
| HGB90R-PG48B-AD54.5 | HGB90R-PG48G-AD54.5 | AD54.5 | PG48 | 14.5 | 48.0 | 67.0 | 126.0 |
