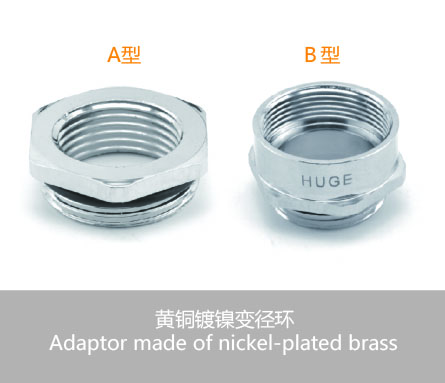

黃銅鍍鎳變徑環
HG-ADM
材料：黃銅鍍鎳
產品介紹：用于過渡連接。
應用范圍：適用于兩種不同種類的螺紋形式。
產品參數
HG-ADM-M/PG
| 產品編號 | 外螺紋規格 | 內螺紋規格 | 外螺紋長度L1 mm | 總長度L mm | 型式 |
| 公制 Metr. | 公制 Metr. | ||||
| HG-ADM-M16/PG7 | M16 X 1.5 | PG7 | 7.0 | 10.0 | A型 |
| HG-ADM-M16/PG9 | M16 X 1.5 | PG9 | 7.0 | 20.5 | B型 |
| HG-ADM-M16/PG11 | M16 X 1.5 | PG11 | 7.0 | 20.5 | B型 |
| HG-ADM-M8/PG9 | M8 X 1.5 | PG9 | 7.0 | 20.5 | B型 |
| HG-ADM-M8/PG11 | M8 X 1.5 | PG11 | 7.0 | 20.5 | B型 |
| HG-ADM-M8/PG13.5 | M8 X 1.5 | PG13.5 | 7.0 | 20.5 | B型 |
| HG-ADM-M20/PG11 | M20 X 1.5 | PG11 | 7.0 | 20.5 | B型 |
| HG-ADM-M20/PG13.5 | M20 X 1.5 | PG13.5 | 7.0 | 20.5 | B型 |
| HG-ADM-M20/PG16 | M20 X 1.5 | PG16 | 7.0 | 20.5 | B型 |
| HG-ADM-M25/PG16 | M25 X 1.5 | PG16 | 7.0 | 21 | B型 |
| HG-ADM-M25/PG21 | M25 X 1.5 | PG21 | 7.0 | 23 | B型 |
| HG-ADM-M27/PG13.5 | M25 X 2.0 | PG13.5 | 8.0 | 12 | A型 |
| HG-ADM-M27/PG16 | M25 X 2.0 | PG16 | 8.0 | 12 | A型 |
| HG-ADM-M32/PG16 | M32 X 1.5 | PG16 | 8.0 | 12 | A型 |
| HG-ADM-M32/PG21 | M32 X 1.5 | PG21 | 8.0 | 12 | A型 |
| HG-ADM-M32/PG29 | M32 X 1.5 | PG29 | 8.0 | 24 | B型 |
| HG-ADM-M40/PG29 | M40 X 1.5 | PG29 | 9.0 | 25 | B型 |
| HG-ADM-M40/PG36 | M40 X 1.5 | PG36 | 9.0 | 28 | B型 |
| HG-ADM-M50/PG21 | M50 X 1.5 | PG21 | 9.0 | 14 | A型 |
| HG-ADM-M50/PG29 | M50 X 1.5 | PG29 | 9.0 | 14 | A型 |
HG-ADM-PG/M
| 產品編號 | 外螺紋規格 | 內螺紋規格 | 外螺紋長度L1 mm | 總長度L mm | 型式 |
| 德制 PG | 德制 PG | ||||
| HG-ADM-PG9/M16 | PG9 | M16 X 1.5 | 7.0 | 20.5 | B型 |
| HG-ADM-PG9/M20 | PG9 | M20 X 1.5 | 7.0 | 20.5 | B型 |
| HG-ADM-PG11/M20 | PG11 | M20 X 1.5 | 7.0 | 20.5 | B型 |
| HG-ADM-PG13.5/M20 | PG13.5 | M20 X 1.5 | 7.0 | 20.5 | B型 |
| HG-ADM-PG16/M20 | PG16 | M20 X 1.5 | 7.0 | 20.5 | B型 |
| HG-ADM-PG16/M25 | PG16 | M25 X 1.5 | 7.0 | 22.5 | B型 |
| HG-ADM-PG21/M25 | PG21 | M25 X 1.5 | 7.0 | 23.0 | B型 |
| HG-ADM-PG21/M32 | PG21 | M32 X 1.5 | 7.0 | 23.0 | B型 |
| HG-ADM-PG21/M40 | PG21 | M40 X 1.5 | 7.0 | 26.0 | B型 |
| HG-ADM-PG29/M40 | PG29 | M40 X 1.5 | 8.0 | 27.0 | B型 |
| HG-ADM-PG36/M50 | PG36 | M50 X 1.5 | 9.0 | 28.0 | B型 |
| HG-ADM-PG42/M63 | PG42 | M63 X 1.5 | 9.0 | 28.5 | B型 |
